电力有源滤波器-apf

fgapf有源电力滤波器是动态滤除谐波的新一代谐波治理ag尊龙凯时·中国官方网站的解决方案,采用先进的动态实时跟踪补偿方式消除电网谐波。fgapf是一种基于电流检测和电流注入技术的大功率电力电子装置。通过实时监测由非线性负载所产生的电流波形,分离出谐波部分,通过控制 igbt 的触发,将大小相对,方向相反的谐波电流注入到电网中,实现滤除(抵消)谐波的功能,从而提高电气系统安全可靠性、达到节能增效的目的。



机车需要直流供电,为典型的非线性负荷,机车运行时本身将谐波电压、谐波电流通过接触网反送到电网。机车的空调、通风、照明、蓄电池等用电设备均由机车上辅助逆变器提供,取至机车牵引直流电均为非线性负荷,同样产生谐波。

地铁站机电系统中的空调、电梯、照明系统越来越多的考虑到节能需求。使用大量的非线性电力电子装置应用其中,如变频空调、变频调速电梯、节能灯、ups等等,将会产生更多谐波,使得地铁站的电能质量问题愈加严重;根据对地铁站的分析其中主要的电能质量问题有:谐波、无功功率、不平衡。其中以谐波问题最为严重。

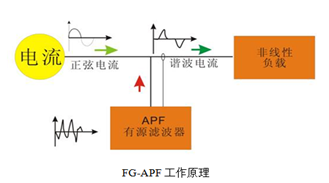

工作原理如下图:


fgapf有源电力滤波器是动态滤除谐波的新一代谐波治理ag尊龙凯时·中国官方网站的解决方案,采用先进的动态实时跟踪补偿方式消除电网谐波。fgapf是一种基于电流检测和电流注入技术的大功率电力电子装置。通过实时监测由非线性负载所产生的电流波形,分离出谐波部分,通过控制 igbt 的触发,将大小相对,方向相反的谐波电流注入到电网中,实现滤除(抵消)谐波的功能,从而提高电气系统安全可靠性、达到节能增效的目的。
