高压四象限变频器

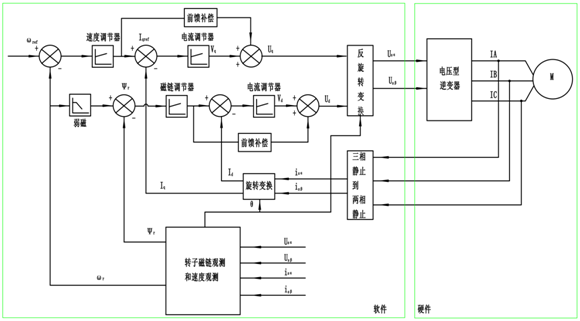

新风光电子科技股份有限公司是国内较早的从事提升机(四象限或者能量回馈型)变频器研究的专业厂家。新风光高压四象限(提升机)变频器采用先进的矢量控制技术,同时,可以根据现场情况采用无旋转编码器的矢量控制,矢量控制与传统的v/f控制最主要的区别是矢量控制可以把把无功电流与有功电流(转矩电流)区分开来,在提升过程中可以根据负载的变化自动调整有功电流使输出力矩达到较佳工作状态,可以输出额定转矩的2.5倍。

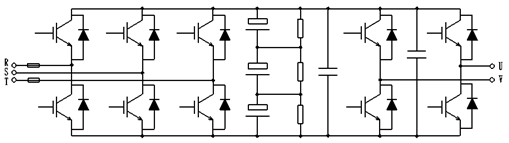

1、四象限变频器可进行能量回馈,其功率单元的电路结构如下图所示。整流侧和逆变侧均采用igbt功率器件,控制方法采用svpwm技术。

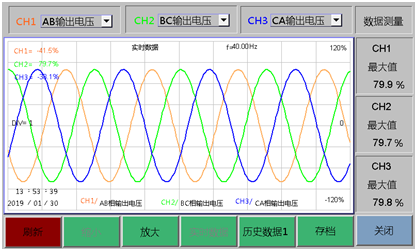

2、当电机处于拖动状态时,能量从电网经整流回路、逆变回路流向电机,变频器工作在第一、第三象限。输入电压和电流波形如下图所示。



3、当电机处于发电状态时,电机产生的能量通过逆变侧的二极管回馈到母线电压,当直流母线电压超过一定的值,整流侧能量回馈控制部分启动,将直流逆变成交流,通过控制逆变电压相位和幅值将能量回馈到电网。变频器工作在第二、四象限。输入电压和电流波形如下图所示。

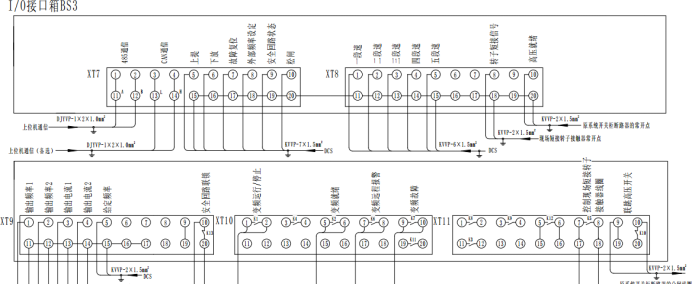

4、针对提升机与电控的运行工艺,具备提升机专用功能,完善的功能接口,如上提、下放、闸信号、多段速、安全连锁等。同时具备频率上下限设定、转矩提升等功能;
