解疑答惑

  jd-bp37/38系列高压变频调速系统运行温度范围为-10℃~40℃,存放环境温度范围为-20℃~65℃,环境温度在很大程度上影响变频器的使用寿命和可靠性,请勿将变频器安装于超过允许温度的场所。如果安装环境温度超过允许温度,建议加强通风或采用空调制冷,将温度降至允许范围。



  变频器安装在室内,没有腐蚀或导电性气体、易燃易爆性气体、导电粉尘、引起结露的湿气、盐份、油烟和多尘等,没有直射阳光、海拔1000米以下(高海拔区可定制);环境温度/ 湿度:-100c~ 400c /20~90%rh 不结露;振动:5.9m/ s2(0.6g以下);同时现场应具备防止蛇、鼠等小动物侵入的防护设施,要严格避免因此类动物侵入而造成系统接地短路而造成的设备损坏。



  功率电缆的选型必须严格按照以下要求选型:电缆的载流量;电缆制造厂家的规范;安装敷设的方式;电缆长度引起的压降;符合电力行业规范;符合emc规范。另变频器与用户设备(高压电源柜、电机)之间的高压电缆建议采用有屏蔽作用的铠装电缆(防止鼠害;满足emc要求)。



  变频器有三种控制方式,1、本地控制:直接利用变频调速系统柜门主界面进行变频器所有功能的控制;2、远程控制:利用外控dcs远程控制信号,对变频器启动、停机、调速的控制;3、上位控制(非标配,可选):利用提供的上位机软件,与变频器进行modbus rtu通讯,(需要其他配置,进行转换)实现对变频器所有功能的控制。



  jd-bp37/38系列高压变频调速系统具有正常起动和飞车起动两种启动方式:正常启动:变频器按正常方式启动后,变频起开环运行于设定频率,或者闭环于被控量的期望值;飞车启动:变频器在电机自由停机过程中再次启动,并不降到0速再启动,而是在搜索到电机当前的转速下直接起动,升速达到给定频率后正常运行。



  自由停机时,变频器立即封闭输出,电机非受控停机;减速停机时,变频器按减速时间曲线停机,当运行频率降至0hz频率时,变频器关闭输出,显示待机状态。



  jd-bp37/38系列高压变频调速系统有本地控制、远程控制、上位控制三种控制方式,在给定方式上有触摸屏给定、外控给定(0-5v或4-20ma)、上位机给定、多段速给定、加减速给定等几种方式。控制方式、给定方式可以相互组合,操作方便而灵活。
  本地控制方式
  本地控制就是可由变频器柜门上的按钮或者人机界面“运行状态”窗口中的“变频启动”/“变频停止”按钮进行操作。
  远程控制方式
  远程控制方式 即外控dcs控制,可由现场dcs控制室的“开机”/“停机” /“急停”按钮进行操作。
  上位控制方式

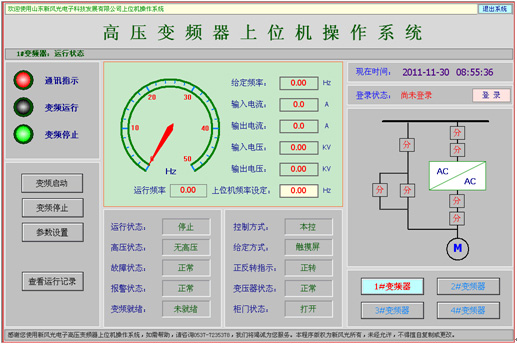

  jd-bp37/38系列标准配置变频器可以通过rs485接口进行远程数据监控。一台上位机可以同时控制多台变频器,上位机监控画面如下图所示。通过上位机,可以监控远程变频器的运行频率、给定频率、输入电流、输出电流、输入电压、输出电压、控制方式、频率给定方式、运行、故障等数据及状态等信息,可以通过上位机控制变频器的开停机等操作。
